Опора однорядная со сплошным основанием. Тип ОС-1
Описание изделия

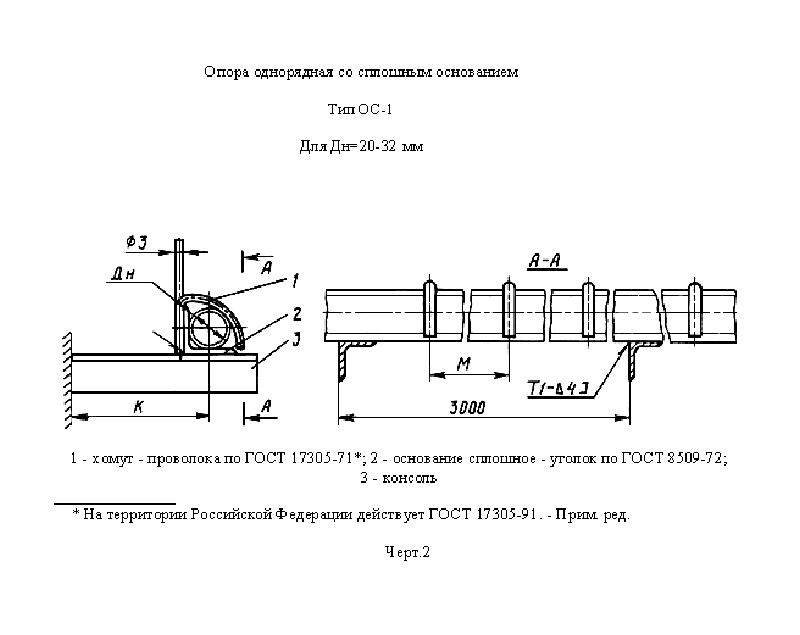

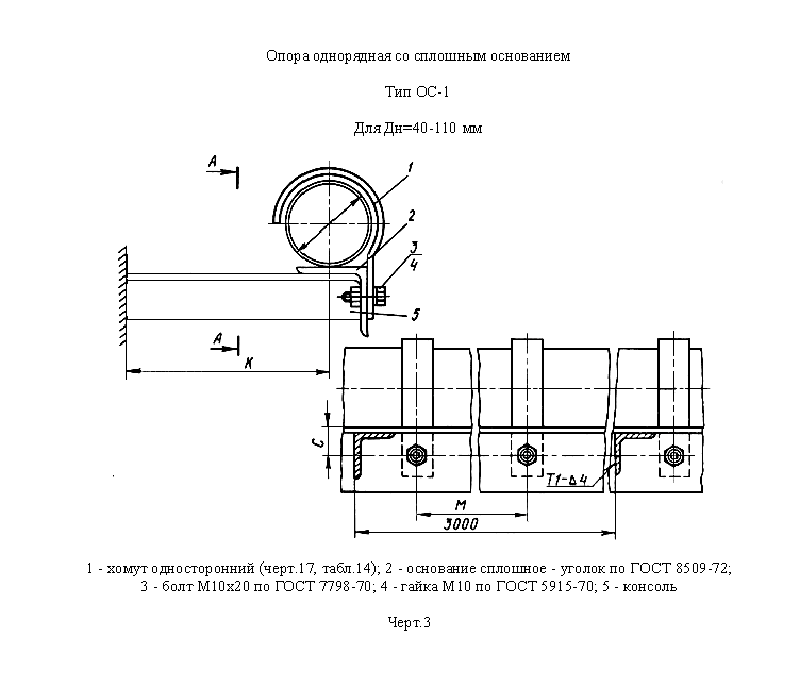

ООО "Изополимет Плюс" изготавливает однорядные опоры со сплошным основанием типа ОС-1 по ОСТ 36-17-85. Изделие применяется для крепления трубопроводов малых диаметров на сплошном основании. В таблице указаны исполнения ОС-1-20 - ОС-1-110 для Dн 20-110 мм. Нагрузка составляет 30-330 Н, параметр M - 1000-1500 мм, сечение уголка - от 40х40х4 до 63х63х4. Масса одного пролета находится в диапазоне от 7,300 до 12,340 кг.

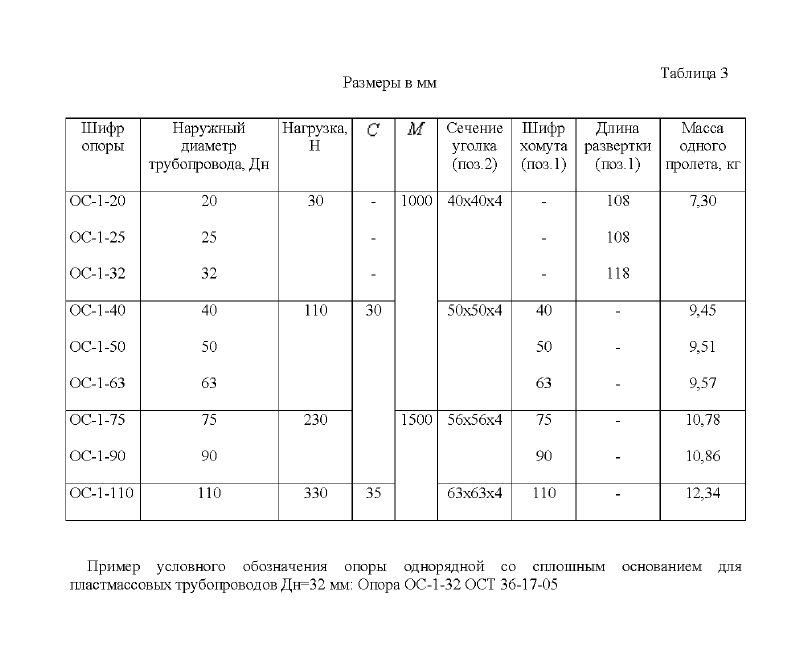

| Шифр опоры | Наружный диаметр труб-да, Дн | Нагрузка, Н | С | М | Сечение уголка | Шифр хомута | Длина развертки | Масса одного пролета, кг |
|---|---|---|---|---|---|---|---|---|
| Опора однорядная ОС-1-20 | 20,00 | 30.00 | - | 1000 | 40х40х4 | - | 108,00 | 7,300 |
| Опора однорядная ОС-1-25 | 25,00 | 30,00 | - | 1000 | 40х40х4 | - | 108,00 | 7,300 |
| Опора однорядная ОС-1-32 | 32,00 | 30,00 | - | 1000 | 40х40х4 | - | 118,00 | 7,300 |
| Опора однорядная ОС-1-40 | 40,00 | 110,00 | 30 | 1000 | 50х50х4 | 40,0 | - | 9,450 |
| Опора однорядная ОС-1-50 | 50,00 | 110,00 | 30 | 1000 | 50х50х4 | 50,0 | - | 9,510 |
| Опора однорядная ОС-1-63 | 63,00 | 110,00 | 30 | 1000 | 50х50х4 | 63,0 | - | 9,570 |
| Опора однорядная ОС-1-75 | 75,00 | 230,00 | 30 | 1500 | 56х56х4 | 75,0 | - | 10,780 |
| Опора однорядная ОС-1-90 | 90,00 | 230,00 | 30 | 1500 | 56х56х4 | 90,0 | - | 10,860 |
| Опора однорядная ОС-1-110 | 110,00 | 330,00 | 35 | 1500 | 63х63х4 | 110,0 | - | 12,340 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
