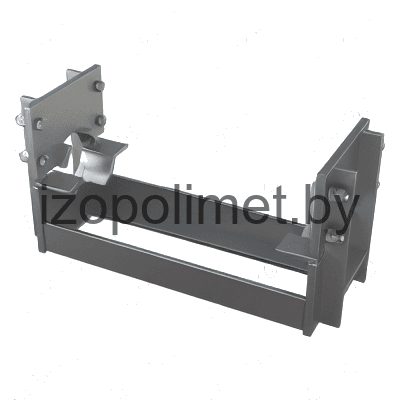

Опора неподвижная. Тип ОН
Описание изделия

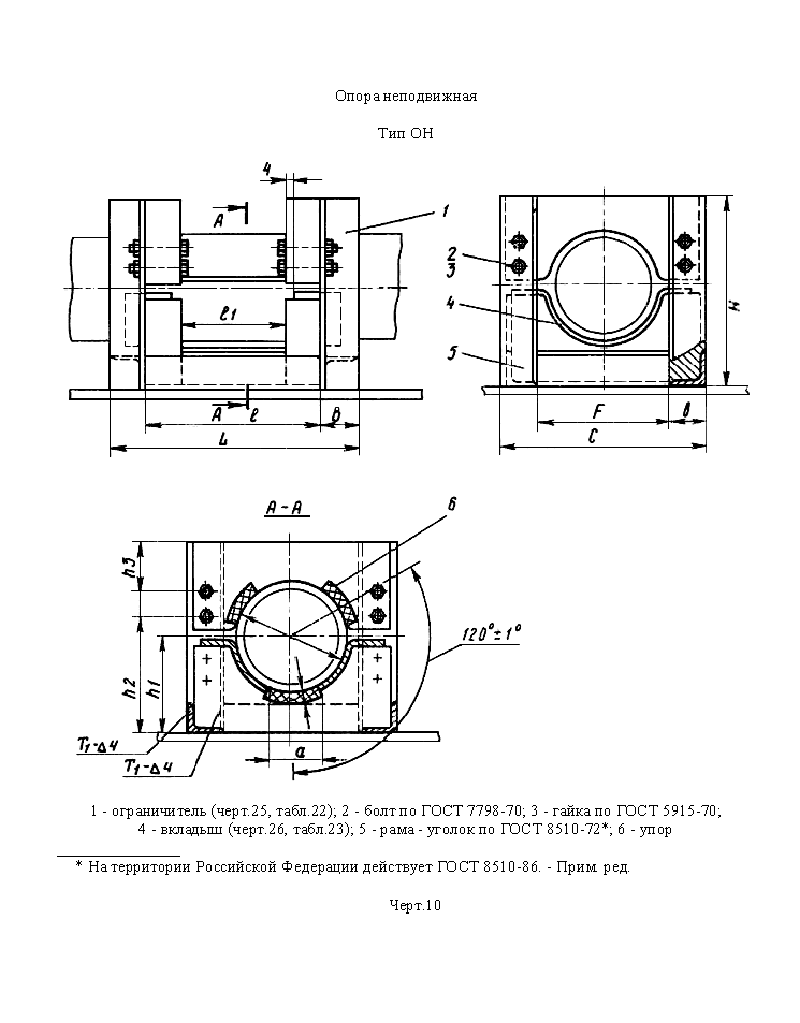

ООО "Изополимет Плюс" изготавливает неподвижные опоры типа ОН по ОСТ 36-17-85. Изделие применяется для жесткой фиксации трубопровода в проектном положении. В таблице указаны шифры ОН-110 - ОН-630 для наружных диаметров Dн 110-630 мм. Размер H составляет 210-840 мм, L - 258-1498 мм, S - 10-25 мм, a - 65-490 мм. Для крепления применяются болты М8х16 - М16х25, сечение уголка до 100х63х6. Масса - 8,50-164,90 кг.

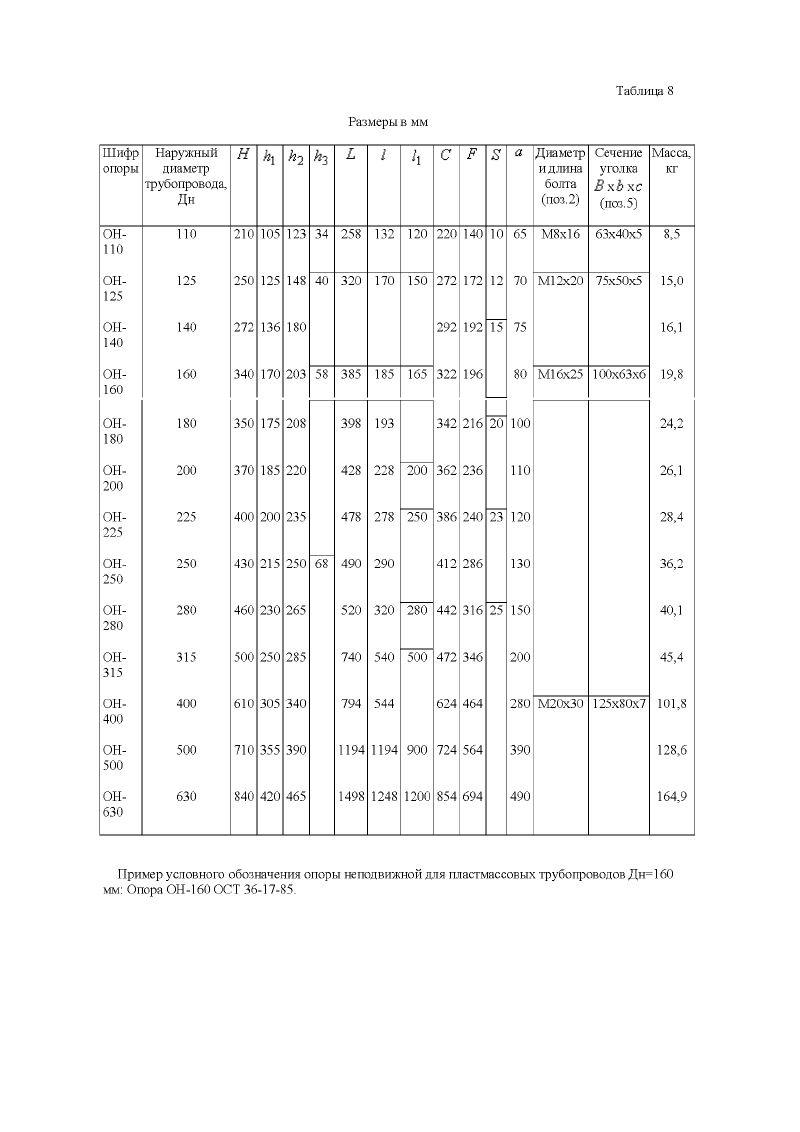

| Шифр опоры | Наружный диаметр труб-да, Дн | Н | L | S | a | Диаметр и длина болта | Сечение уголка | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| Опора неподвижная OH-110 | 110,00 | 210,0 | 258,0 | 10,0 | 65,0 | М8х16 | 63х40х5 | 8,50 |
| Опора неподвижная OH-125 | 125,00 | 250,0 | 320,0 | 12,0 | 70,0 | M12x20 | 75х50х5 | 15,00 |
| Опора неподвижная ОН-140 | 140,00 | 272,0 | 320,0 | 15,0 | 75,0 | M12x20 | 75х50х5 | 16,10 |
| Опора неподвижная OН-160 | 160,00 | 340,0 | 385,0 | 15,0 | 80,0 | M16х25 | 100х63х6 | 19,80 |
| Опора неподвижная OH-180 | 180,00 | 350,0 | 398,0 | 20,0 | 100,0 | M16х25 | 100х63х6 | 24,20 |
| Опора неподвижная OH-200 | 200,00 | 370,0 | 428,0 | 20,0 | 110,0 | M16х25 | 100х63х6 | 26,10 |
| Опора неподвижная ОН-225 | 225,00 | 400,0 | 478,0 | 23,0 | 120,0 | M16х25 | 100х63х6 | 28,40 |
| Опора неподвижная ОН-250 | 250,00 | 430,0 | 490,0 | 23,0 | 130,0 | M16х25 | 100х63х6 | 36,20 |
| Опора неподвижная ОН-280 | 280,00 | 460,0 | 520,0 | 25,0 | 150,0 | M16х25 | 100х63х6 | 40,10 |
| Опора неподвижная OH-315 | 315,00 | 500,0 | 740,0 | 25,0 | 200,0 | M16х25 | 100х63х6 | 45,40 |
| Опора неподвижная ОН-400 | 400,00 | 610,0 | 794,0 | 25,0 | 280,0 | М20х30 | 125х80х7 | 101,80 |
| Опора неподвижная ОН-500 | 500,00 | 710,0 | 1194,0 | 25,0 | 390,0 | M16х25 | 100х63х6 | 128,60 |
| Опора неподвижная ОН-630 | 630,00 | 840,0 | 1498,0 | 25,0 | 490,0 | M16х25 | 100х63х6 | 164,90 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
