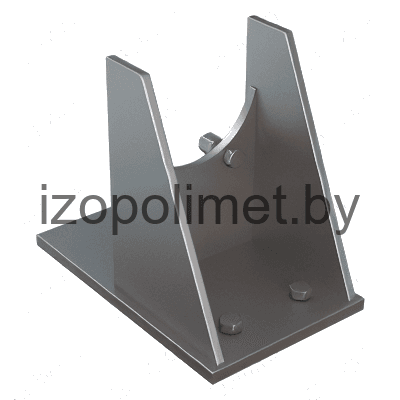

Опора для крепления арматуры. Тип ОКА
Описание изделия

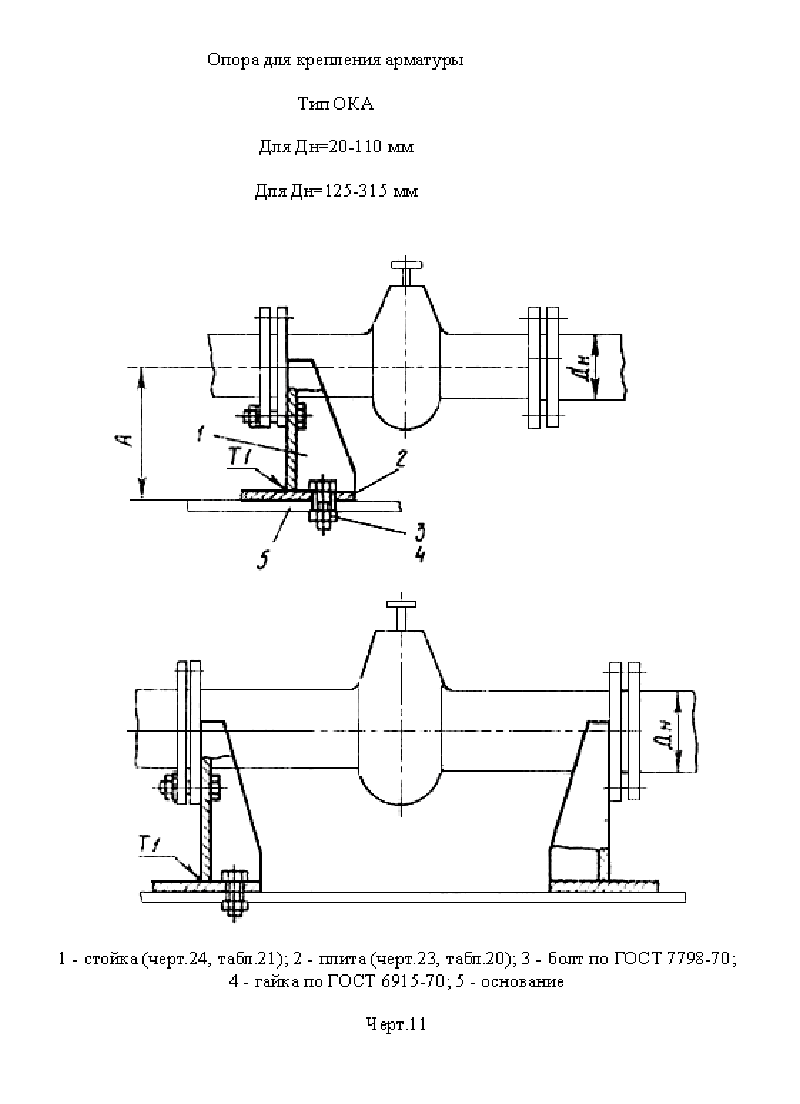

ООО "Изополимет Плюс" изготавливает опоры для крепления арматуры типа ОКА по ОСТ 36-17-85. Изделие применяется в узлах трубопроводов, где требуется отдельное крепление арматуры. В таблице приведены исполнения ОКА-20 - ОКА-315 для Dн 20-315 мм. Размер A составляет 64-240 мм, шифры стойки и плиты соответствуют диаметрам 20-315. Для крепления указаны болты М8х25 - М12х30. Масса изделий находится в диапазоне от 0,360 до 3,240 кг.

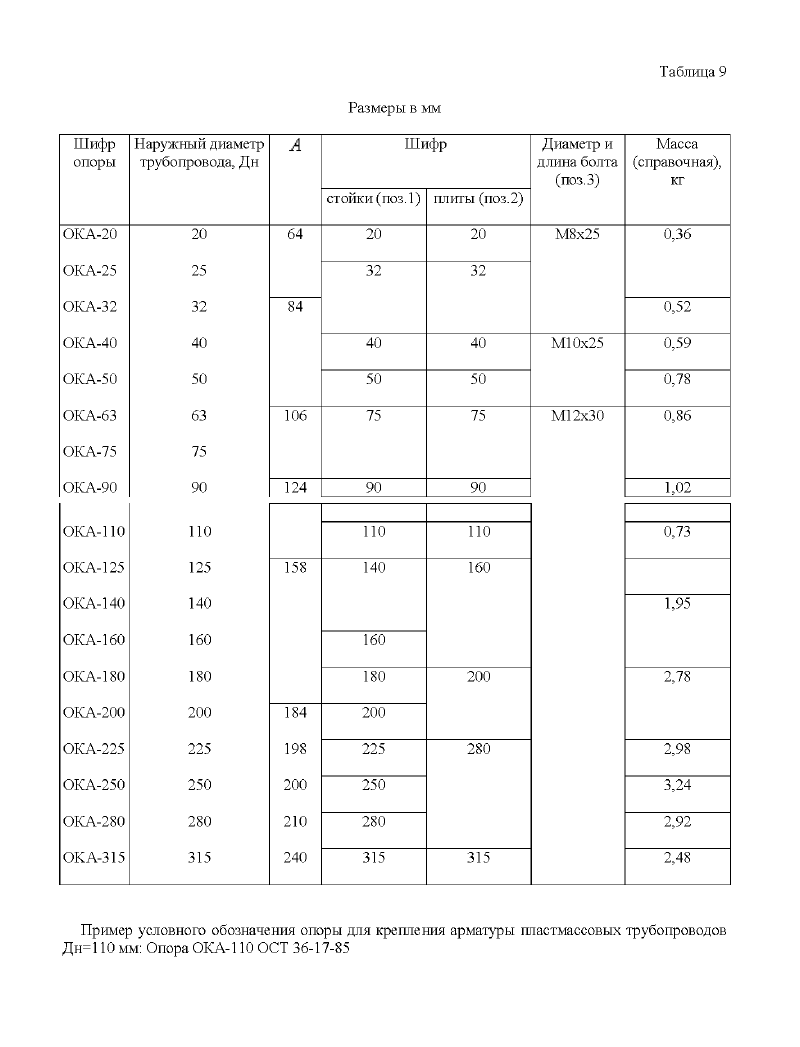

| Шифр опоры | Наружный диаметр труб-да, Дн | А | Шифр | Диаметр и длина болта | Масса, кг | |
|---|---|---|---|---|---|---|
| стойки | плиты | |||||
| Опора для крепления арматуры ОКА-20 | 20,00 | 64,00 | 20,00 | 20,00 | М8х25 | 0,360 |
| Опора для крепления арматуры ОКА-25 | 25,00 | 64,00 | 32,00 | 32,00 | М8х25 | 0,360 |
| Опора для крепления арматуры ОКА-32 | 32,00 | 84,00 | 32,00 | 32,00 | М8х25 | 0,520 |
| Опора для крепления арматуры ОКА-40 | 40,00 | 84,00 | 40,00 | 40,00 | M10х25 | 0,590 |
| Опора для крепления арматуры ОКА-50 | 50,00 | 84,00 | 50,00 | 50,00 | M10х25 | 0,780 |
| Опора для крепления арматуры ОКА-63 | 63,00 | 106,00 | 75,00 | 75,00 | М12х30 | 0,860 |
| Опора для крепления арматуры ОКА-75 | 75,00 | 106,00 | 75,00 | 75,00 | М12х30 | 0,860 |
| Опора для крепления арматуры ОКА-90 | 90,00 | 124,00 | 90,00 | 90,00 | М12х30 | 1,020 |
| Опора для крепления арматуры ОКА-110 | 110,00 | 124,00 | 110,00 | 110,00 | М12х30 | 0,730 |
| Опора для крепления арматуры ОКА-125 | 125,00 | 158,00 | 140,00 | 160,00 | М12х30 | 0,730 |
| Опора для крепления арматуры OКA-140 | 140,00 | 158,00 | 140,00 | 160,00 | М12х30 | 1,950 |
| Опора для крепления арматуры OКA-160 | 160,00 | 158,00 | 160,00 | 160,00 | М12х30 | 1,950 |
| Опора для крепления арматуры ОКА-180 | 180,00 | 158,00 | 180,00 | 200,00 | М12х30 | 2,780 |
| Опора для крепления арматуры ОКА-200 | 200,00 | 184,00 | 200,00 | 200,00 | М12х30 | 2,780 |
| Опора для крепления арматуры ОКА-225 | 225,00 | 198,00 | 225,00 | 280,00 | М12х30 | 2,980 |
| Опора для крепления арматуры ОКА-250 | 250,00 | 200,00 | 250,00 | 280,00 | М12х30 | 3,240 |
| Опора для крепления арматуры ОКА-280 | 280,00 | 210,00 | 280,00 | 280,00 | М12х30 | 2,920 |
| Опора для крепления арматуры OKA-315 | 315,00 | 240,00 | 315,00 | 315,00 | М12х30 | 2,480 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОВ

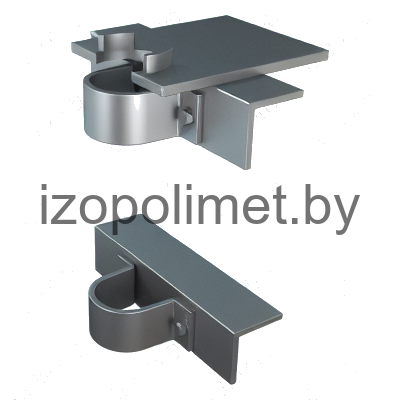

Опора для вертикальных трубопроводов. Тип ОВ

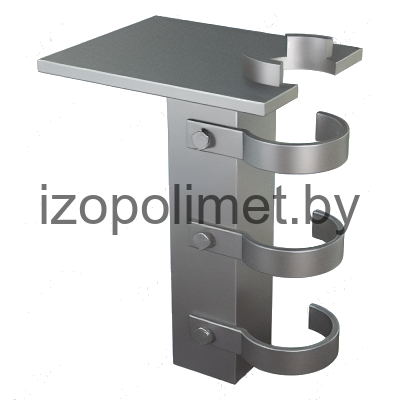

ОВС
Опора с сопровождением для вертикальных трубопроводов. Тип ОВС
ОК

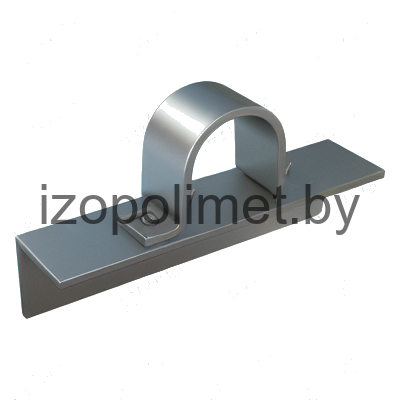

Опора однорядная отдельная. Тип ОК
ОН

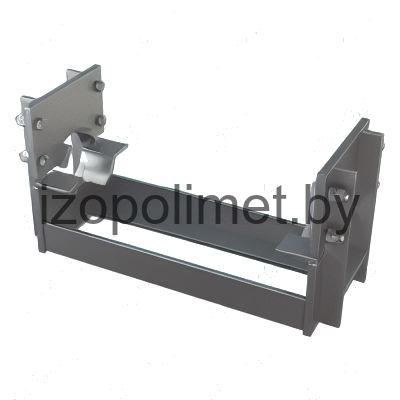

Опора неподвижная. Тип ОН

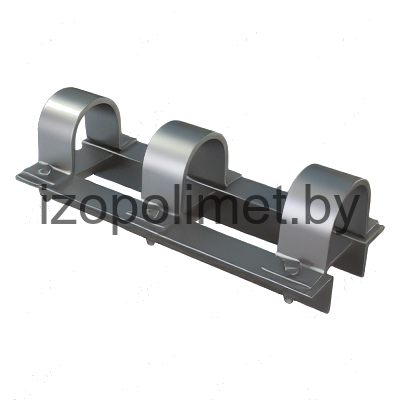

ОП-2
Опора однорядная с прерывистым основанием. Тип ОП-2

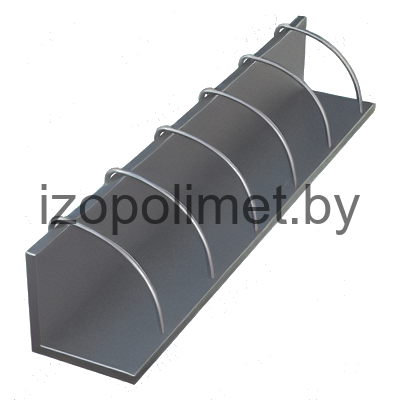

ОС-1
Опора однорядная со сплошным основанием. Тип ОС-1
ОС-2

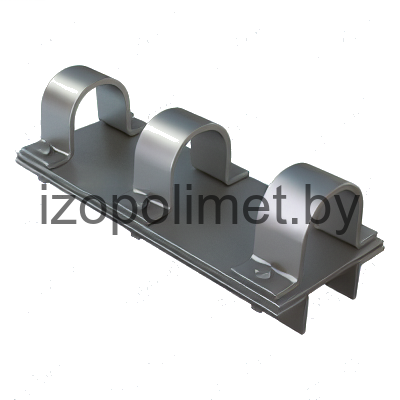

Опора однорядная со сплошным основанием. Тип ОС-2
