Опора однорядная отдельная. Тип ОК
Описание изделия

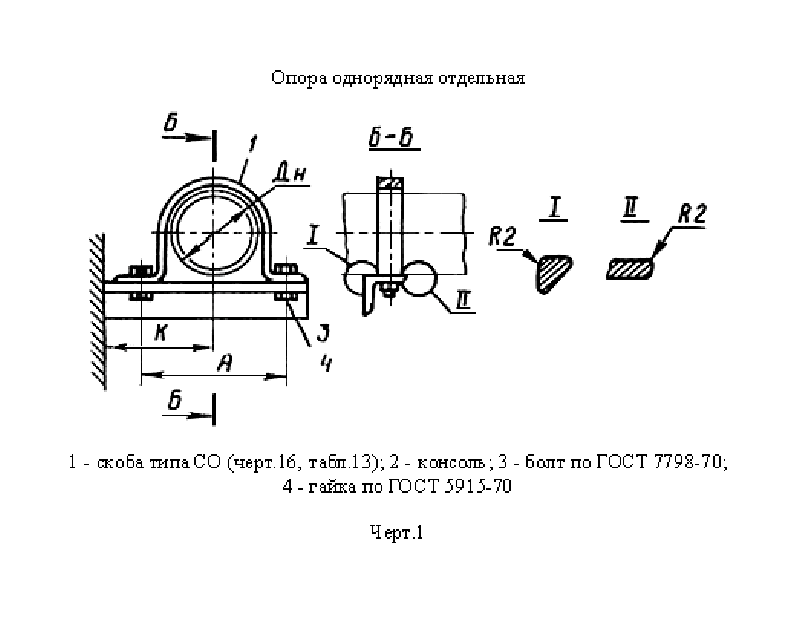

ООО "Изополимет Плюс" изготавливает однорядные отдельные опоры типа ОК по ОСТ 36-17-85. Изделие применяется для крепления трубопроводов в однорядных опорных узлах. В таблице приведены шифры ОК-50 - ОК-630 для наружных диаметров Dн 50-630 мм. Ширина A составляет 76-690 мм, для крепления указаны болты от М8х16 до М16х30. Масса опор находится в диапазоне от 0,090 до 3,520 кг.

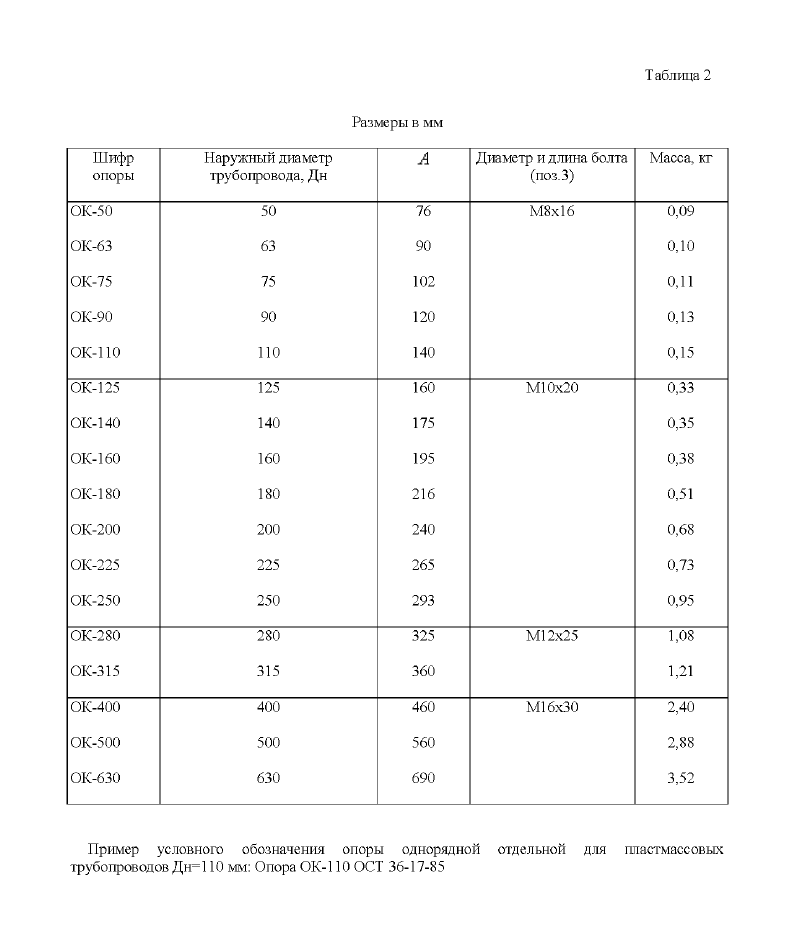

| Шифр опоры | Наружный диаметр трубопровода Дн | Ширина, А, мм | Диаметр и длина болта | Масса опоры, кг |
|---|---|---|---|---|
| Опора однорядная ОК-50 | 50,00 | 76,00 | М8х16 | 0,090 |
| Опора однорядная ОК-63 | 63,00 | 90,00 | М8х16 | 0,100 |
| Опора однорядная ОК-75 | 75,00 | 102,00 | М8х16 | 0,110 |
| Опора однорядная ОК-90 | 90,00 | 120,00 | М8х16 | 0,130 |
| Опора однорядная OК-110 | 110,00 | 140,00 | М8х16 | 0,150 |
| Опора однорядная ОК-125 | 125,00 | 160,00 | М10х20 | 0,330 |
| Опора однорядная ОК-140 | 140,00 | 175,00 | М10х20 | 0,350 |
| Опора однорядная ОК-160 | 160,00 | 195,00 | М10х20 | 0,380 |
| Опора однорядная ОК-180 | 180,00 | 216,00 | М10х20 | 0,510 |
| Опора однорядная ОК-200 | 200,00 | 240,00 | М10х20 | 0,680 |
| Опора однорядная ОК-225 | 225,00 | 265,00 | М10х20 | 0,730 |
| Опора однорядная ОК-250 | 250,00 | 293,00 | М10х20 | 0,950 |
| Опора однорядная ОК-280 | 280,00 | 325,00 | М12х25 | 1,080 |
| Опора однорядная ОК-315 | 315,00 | 360,00 | М12х25 | 1,210 |
| Опора однорядная ОК-400 | 400 | 460,00 | М16х30 | 2,400 |
| Опора однорядная ОК-500 | 500 | 560,00 | М16х30 | 2,880 |
| Опора однорядная ОК-630 | 630 | 690,00 | М16х30 | 3,520 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
