Опора для вертикальных трубопроводов. Тип ОВ
Описание изделия

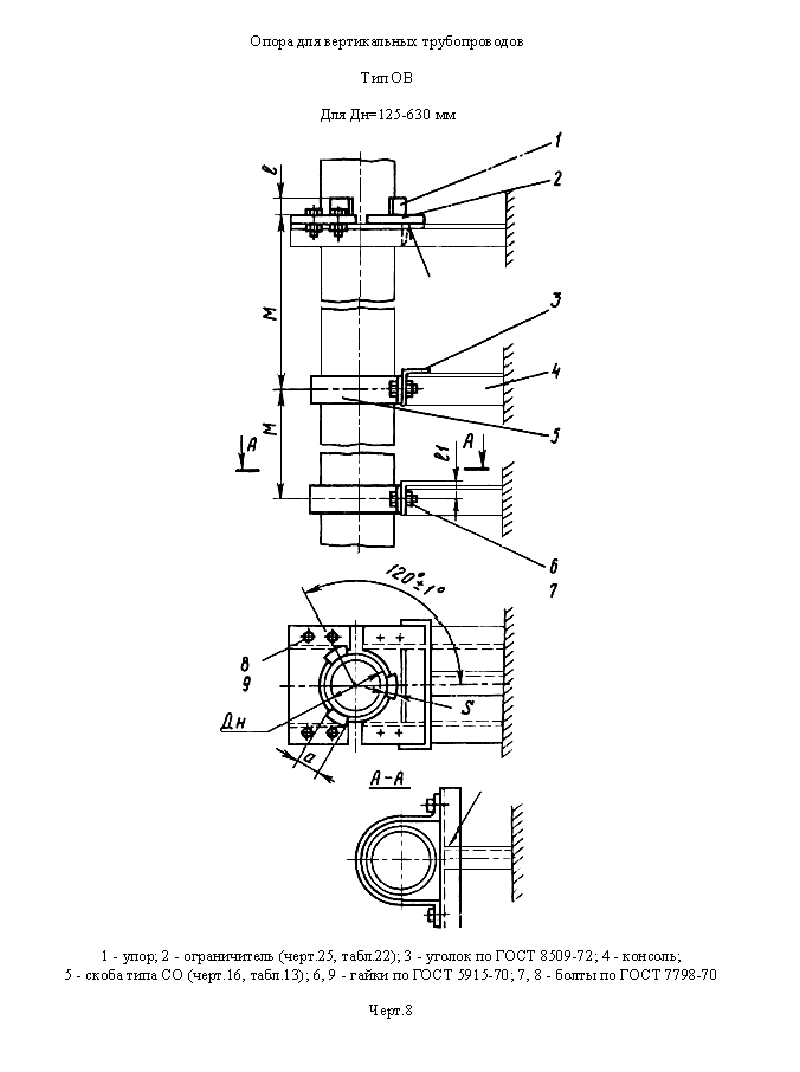

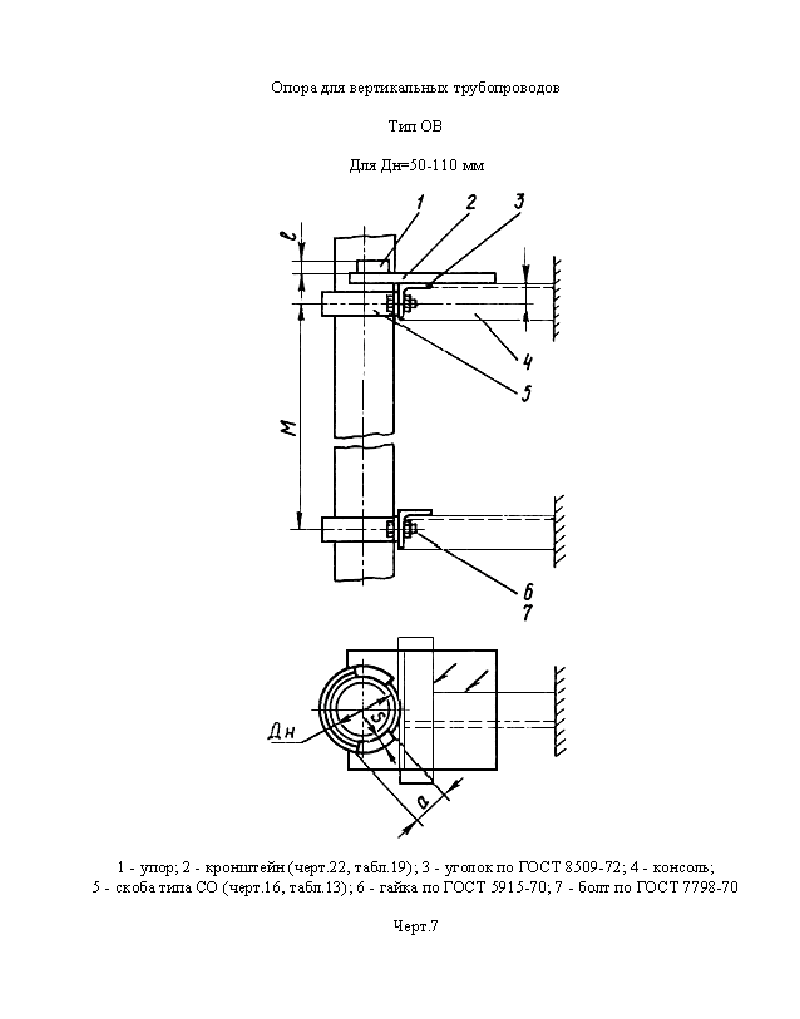

ООО "Изополимет Плюс" изготавливает опоры для вертикальных трубопроводов типа ОВ по ОСТ 36-17-85. Изделие применяется для крепления вертикальных участков трубопроводов с подбором по диаметру и нагрузке. В таблице приведены шифры ОВ-50 - ОВ-630 для Dн 50-630 мм. Нагрузка составляет 140-21100 Н, размер a - 30-490 мм, S - 8-25 мм, L1 - 22-35 мм. Параметр M указан 1500-2000 мм, масса опор - от 0,780 до 76,700 кг.

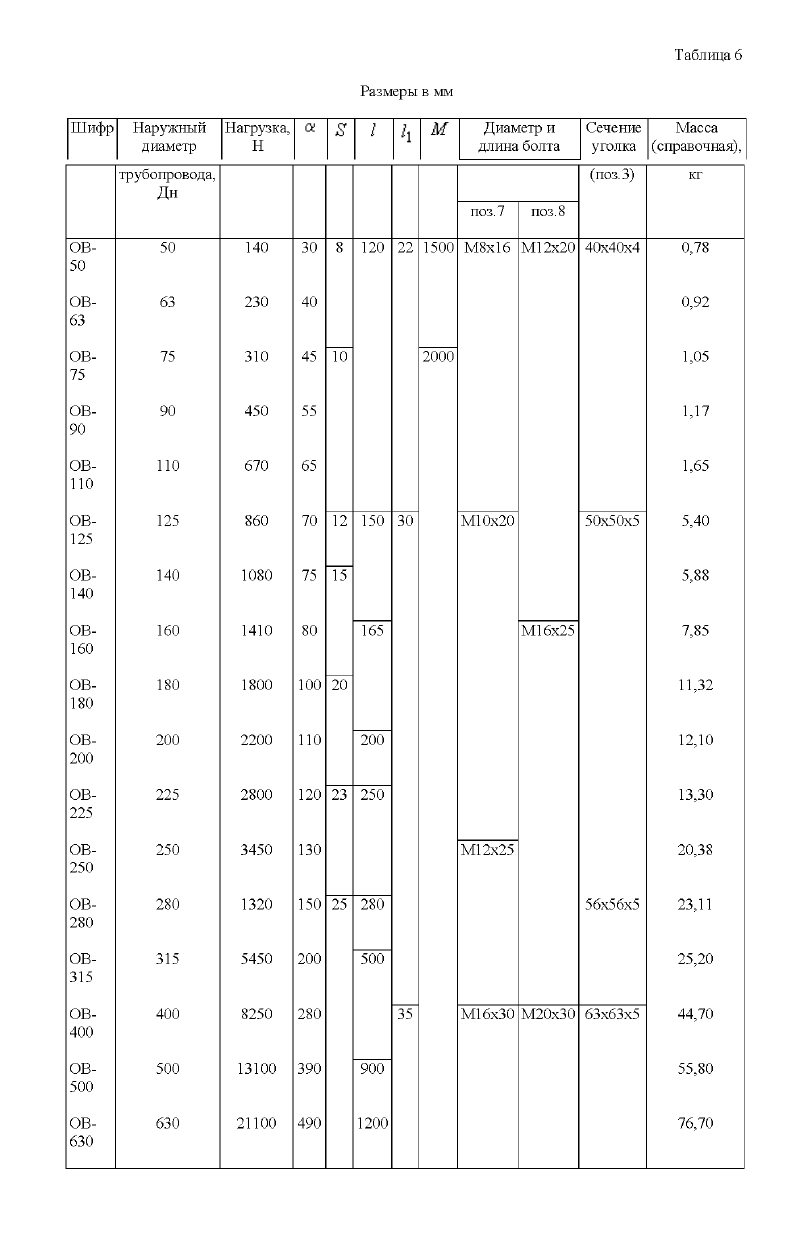

| Шифр | Наружный диаметр труб-да, Дн | Нагр., Н | а | S | L1 | М | Масса, кг |
|---|---|---|---|---|---|---|---|
| Опора для вертикальных трубопроводов ОВ-50 | 50,00 | 140,0 | 30,0 | 8,0 | 22,0 | 1500,0 | 0,780 |
| Опора для вертикальных трубопроводов ОВ-63 | 63,00 | 230,0 | 40,0 | 8,0 | 22,0 | 1500,0 | 0,920 |
| Опора для вертикальных трубопроводов ОВ-75 | 75,00 | 310,0 | 45,0 | 10,0 | 22,0 | 2000,0 | 1,050 |
| Опора для вертикальных трубопроводов ОВ-90 | 90,00 | 450,0 | 55,0 | 10,0 | 22,0 | 2000,0 | 1,170 |
| Опора для вертикальных трубопроводов ОВ-110 | 110,00 | 670,0 | 65,0 | 10,0 | 22,0 | 2000,0 | 1,650 |
| Опора для вертикальных трубопроводов OB-125 | 125,00 | 860,0 | 70,0 | 12,0 | 30,0 | 2000,0 | 5,400 |
| Опора для вертикальных трубопроводов ОВ-140 | 140,00 | 1080,0 | 75,0 | 15,0 | 30,0 | 2000,0 | 5,880 |
| Опора для вертикальных трубопроводов OB-160 | 160,00 | 1410,0 | 80,0 | 15,0 | 30,0 | 2000,0 | 7,850 |
| Опора для вертикальных трубопроводов OB-180 | 180,00 | 1800,0 | 100,0 | 20,0 | 30,0 | 2000,0 | 11,320 |
| Опора для вертикальных трубопроводов ОВ-200 | 200,00 | 2200,0 | 110,0 | 20,0 | 30,0 | 2000,0 | 12,100 |
| Опора для вертикальных трубопроводов ОВ-225 | 225,00 | 2800,0 | 120,0 | 23,0 | 30,0 | 2000,0 | 13,300 |
| Опора для вертикальных трубопроводов ОВ-250 | 250,00 | 3450,0 | 130,0 | 23,0 | 30,0 | 2000,0 | 20,380 |
| Опора для вертикальных трубопроводов ОВ-280 | 280,00 | 1320,0 | 150,0 | 25,0 | 30,0 | 2000,0 | 23,110 |
| Опора для вертикальных трубопроводов OB-315 | 315,00 | 5450,0 | 200,0 | 25,0 | 30,0 | 2000,0 | 25,200 |
| Опора для вертикальных трубопроводов ОВ-400 | 400,00 | 8250,0 | 280,0 | 25,0 | 35,0 | 2000,0 | 44,700 |
| Опора для вертикальных трубопроводов ОВ-500 | 500,00 | 13100,0 | 390,0 | 25,0 | 35,0 | 2000,0 | 55,800 |
| Опора для вертикальных трубопроводов ОВ-630 | 630,00 | 21100,0 | 490,0 | 25,0 | 35,0 | 2000,0 | 76,700 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
