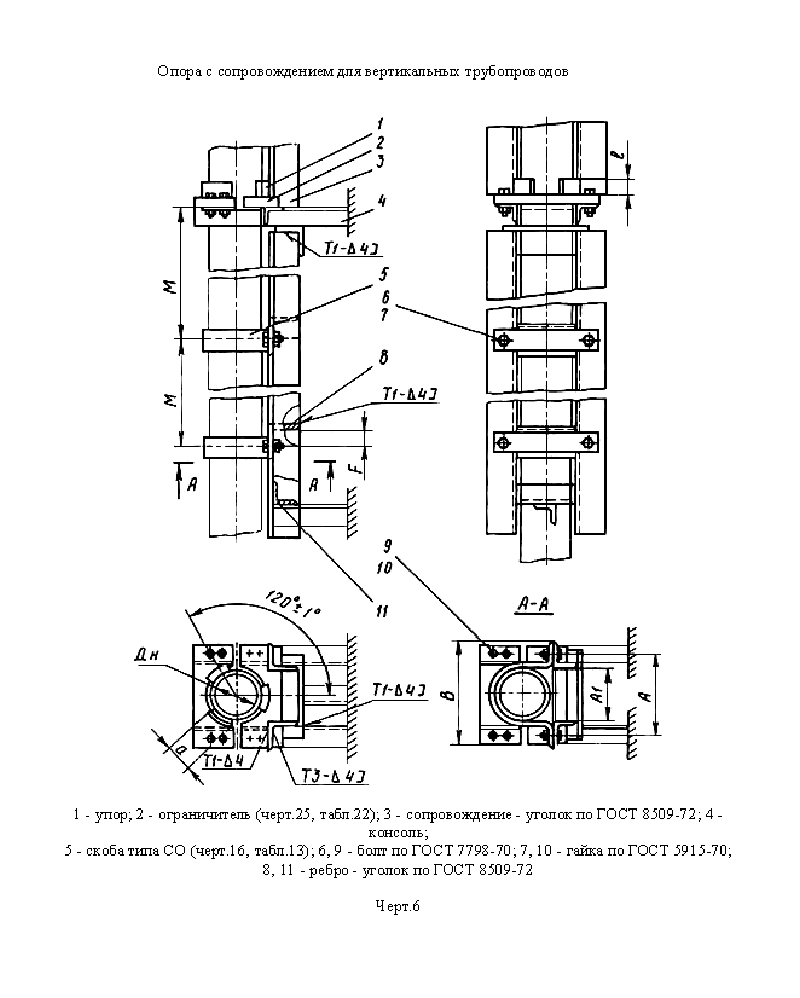

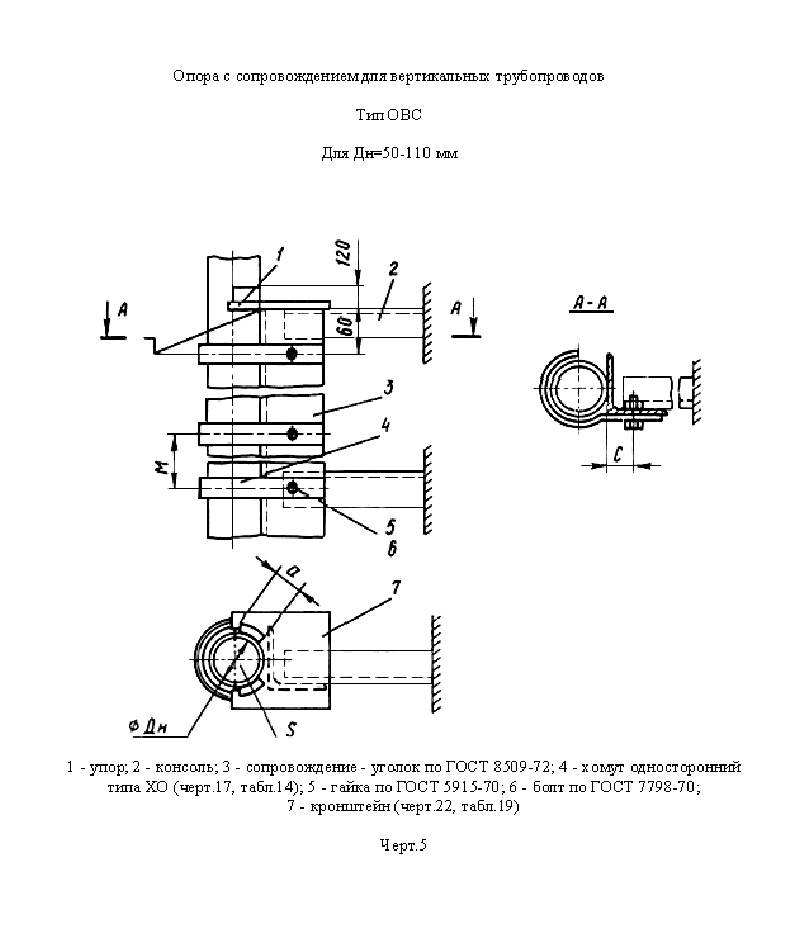

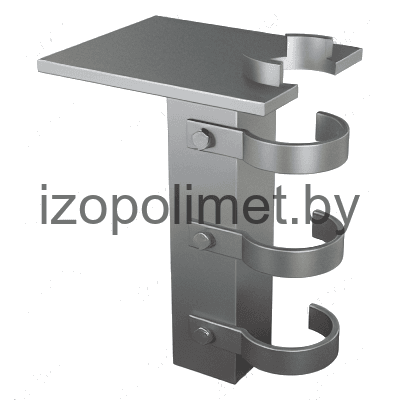

Опора с сопровождением для вертикальных трубопроводов. Тип ОВС
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры с сопровождением для вертикальных трубопроводов типа ОВС по ОСТ 36-17-85. Изделие применяется для вертикальных трубопроводов, когда конструкция опоры включает сопровождающий элемент. В таблице приведены шифры ОВС-50 - ОВС-630 для Dн 50-630 мм. Нагрузка составляет 140-21100 Н, сечение уголка указано от 50х50х4 до 80х80х6. Размеры A, A1 и B достигают 690, 600 и 760 мм, l - 120-1200 мм. Масса - 10,000-134,190 кг.

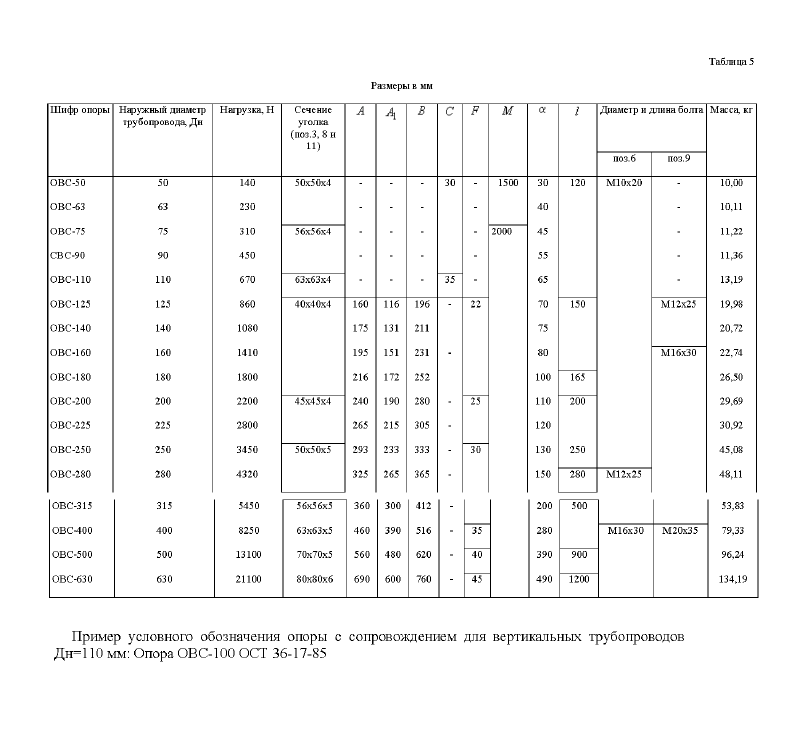

| Шифр опоры | Hapyжный диаметр трубопровода, Дн | Нагрузка, Н | Сечение уголка | А | А1 | В | l | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| Опора с сопровождением ОВС-50 | 50,00 | 140,00 | 50х50х4 | - | - | - | 120,0 | 10,000 |
| Опора с сопровождением ОВС-63 | 63,00 | 230,00 | 50х50х4 | - | - | - | 120,0 | 10,110 |
| Опора с сопровождением ОВС-75 | 75,00 | 310,00 | 56х56х4 | - | - | - | 120,0 | 11,220 |
| Опора с сопровождением СВС-90 | 90,00 | 450,00 | 56х56х4 | - | - | - | 120,0 | 11,360 |
| Опора с сопровождением ОВC-110 | 110,00 | 670,00 | 63х63х4 | - | - | - | 120,0 | 13,190 |
| Опора с сопровождением ОВC-125 | 125,00 | 860,00 | 40х40х4 | 160,0 | 116,0 | 196,0 | 150,0 | 19,980 |
| Опора с сопровождением ОВC-140 | 140,00 | 1080,00 | 40х40х4 | 175,0 | 131,0 | 211,0 | 150,0 | 20,720 |
| Опора с сопровождением ОВC-160 | 160,00 | 1410,00 | 40х40х4 | 195,0 | 151,0 | 231,0 | 150,0 | 22,740 |
| Опора с сопровождением OBC-180 | 180,00 | 1800,00 | 40х40х4 | 216,0 | 172,0 | 252,0 | 165,0 | 26,500 |
| Опора с сопровождением ОВС-200 | 200,00 | 2200,00 | 45х45х4 | 240,0 | 190,0 | 280,0 | 200,0 | 29,690 |
| Опора с сопровождением ОВС-225 | 225,00 | 2800,00 | 45х45х4 | 265,0 | 215,0 | 305,0 | 200,0 | 30,920 |
| Опора с сопровождением ОВС-250 | 250,00 | 3450,00 | 50х50х5 | 293,0 | 233,0 | 333,0 | 250,0 | 45,080 |
| Опора с сопровождением ОВС-280 | 280,00 | 4320,00 | 50х50х5 | 325,0 | 265,0 | 365,0 | 280,0 | 48,110 |
| Опора с сопровождением ОВC-315 | 315,00 | 5450,00 | 56х56х5 | 360,0 | 300,0 | 412,0 | 500,0 | 53,830 |
| Опора с сопровождением ОВС-400 | 400,00 | 8250,00 | 63х63х5 | 460,0 | 390,0 | 516,0 | 500,0 | 79,330 |
| Опора с сопровождением ОВС-500 | 500,00 | 13100,00 | 70х70х5 | 560,0 | 480,0 | 620,0 | 900,0 | 96,240 |
| Опора с сопровождением ОВС-630 | 630,00 | 21100,00 | 80х80х6 | 690,0 | 600,0 | 760,0 | 1200,0 | 134,190 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
